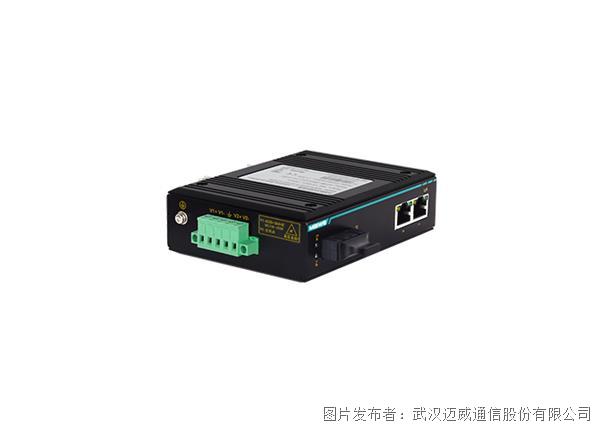

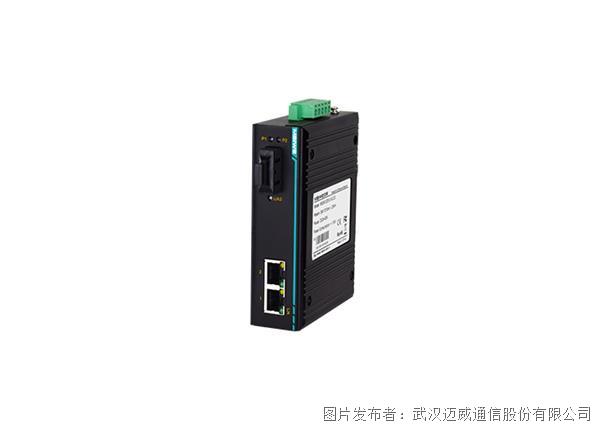

迈威通信 MIEN1203-F 1百兆光2百兆工业以太网光纤收发器

交换方式

存储转发

背板带宽

1G

RJ45端口

2个10Base-T/100Base-TX

光端口

1个100Base-FX

电口参数

物理接口：RJ-45带屏蔽

RJ-45端口：10Base-T/100Base-TX，支持自动协商功能

接口标准：符合IEEE802.3标准

传输距离：<100米

光口参数

发光功率：>-12dBm(单模) >-17dBm(多模)

收光灵敏度：<-38dBm(单模) <-35dBm(多模)

波长：1310nm(单模) 1550nm(单模) 1310 nm(多模)

传输距离：20～80Km(单模) <5Km(多模)

连接器类型：SC/FC/ST

传输速率：125Mbps

电源参数

输入电压：

直流电源输入范围：DC12~48V和DC48V（支持双电源冗余输入）

交流电源输入范围：DC110V~370V及AC85V~264V（单电源输入）

输入功耗：<1.5W@24V（满载）

过流保护：内置

机械参数

物理尺寸（高×宽×深）：118mm×35mm×86mm（不包含DIN卡轨组件尺寸）

安装方式：DIN卡轨式

散热形式：铝合金单肋形机箱表面散热，无风机

机壳防护：IP40

工作环境

工作温度：-40℃~+85℃

存储温度：-40℃~+85℃

湿度：5%~95%（无凝露）

EMC标准

EN61000-4-2防静电（ESD）：±8kV接触放电，±15kV空气放电

EN61000-4-3电磁场：10V/m（80-1000MHz）

EN61000-4-6防传导：3V（10kHz~150 kHz），10V（150kHz~80 MHz）

EN55022：EN55022 Class A

MIEN1203-F(M/S)

1

2

双路DC12~48V

MIEN1203-F(M/S)-DC48

1

2

双路DC48V

MIEN1203-F(M/S)-AD220

1

2

单路AC/DC220V
